技术参数/specifications
| 型号Mldel | 安装方式Type of instalation | 标准控制Stanard Control | 电压Power | 外形尺寸H*W*D(mm) | 净重Weight（kg） |
| NCS-100-W | 壁挂式 wall mounted | 12站 | 1-23v | 430*370*800 | 20 |
| NCS-200-W | 壁挂式 wall mounted | 24站（12*2） | 1-230v | 430*370*800 | 46 |
| NCS-200-G | 壁挂式 wall mounted | 36站（12*3） | 1-230v | 430*370*800 | 78 |
| NCS-100-G | 落地式 floor mounted | 12站 | 1-230v | 1230*600*700 | 35 |
| NCS-200-G | 落地式 floor stand | 24站（12*2） | 1-230v |
1230*600*700 |
38 |
|
NCS-300-G |
落地式 floor stand |
24站（12*2） |
1-230v |
1230*600*700 |
75 |
|
NCS-100-G-W |
落地式 floor stand |
12站 |
1-230v |
1230*600*700 |
35 |

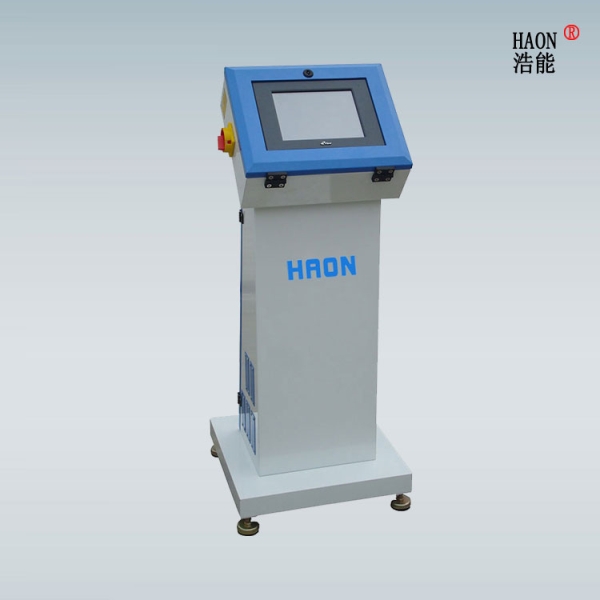

NCS系列中央操控站采用可编码程序控制器控制，通过程序来集中控制系统的除尘、输送资料、报警等的工作，功能强大且完善、系统扩充性强，最高可以支持36台主机的输送供料，维护方便，电气故障率低，节约维修成本，符合欧规安全标准，操作安全性高，人性化的操作界面，操作简单易懂。
特点：
1、通过中央控制台的操作面板对整个系统进行监控
2、LCD触控屏让您方便掌控所有的站点的工作情况
3、采用可编程序控制器，系统可靠性与扩充性优，欧规安全插头，使用安全可靠
4、优化的避震设计，使控制台平衡稳定
5、配备报警提示功能
6、标准中央控制台可选10.4英寸彩色触摸屏
7、可选购经济型中央控制站，机型后加“s”（对12站）
8、改符合欧规安全回路型时，机型后加“CE”.
中央控制台可以控制以下的设备：

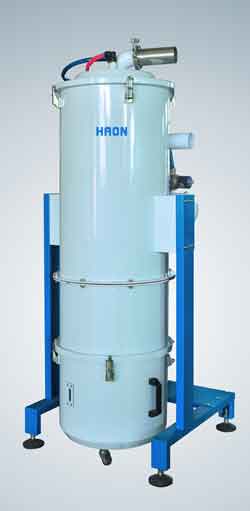

第一项：中央过滤器
1、采用欧化风格设计，结构紧凑，操作简便
2、内置过滤器，科有效的过滤系统中的粉尘
3、配置高压储气罐，外接高压空气，可提供喷洗除尘时所需要的大量高压空气
4、积尘桶与主机采用把手连接，方便清除桶内粉尘
5、过滤器可先离生产现场，保持车间整洁，实现理想的无尘车间
6、过滤桶和集尘桶采用不锈钢制造
7、配置高压空气调压过滤器
8、优化的避雷设计，使用安全
9、欧规安全插头，安全可靠，改符合欧规安全回路型时，机型后加“CE”.
中央过滤器技数参数：
型 号Model
功率Motor power（KW）
吸料管径Suction pipe Diameter（inch）
外形尺寸H*W*D(mm)
净重Weight（kg）
NSF-100
6
2“
1310*520*570
86
NSF-100
10
2.5”
1530*520*570
95
NSF-100
16
3“
1645*610*690
125

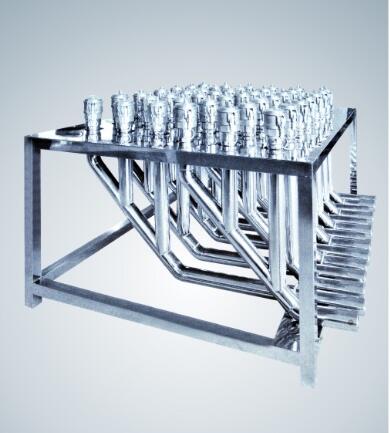

第二项：中央原料分布站
特点：NDS系列中央原料分配站是在系统中配合配合中央控制站选料功能将原料分配到相应的储料斗，分配站有五种规格，起配备快速接头，装卸方便容易操作，采用不锈钢制造，原料不污染。
中央原料分布站技术参数：
型号Model
NDS-2*2
NDS-3*3
NDS-4*4
NDS-5*5
NDS-6*6
配料管径Pipe Diameter（inch）
1.5"
1.5”
1.5“
1.5”
1.5”
配料管径Pipe Diameter（inch）
2"
2“
2”
2“
2“
配料管径Pipe Diameter（inch）
2.5"
2.5”
2.5“
2.5“
2.5”
外形尺寸H*W*D(mm)
657*440*330
1056*600*450
1250*920*730
1350*1160*930
1450*1400*1138
第三项：中央式吸料斗
特点：
1、真空料斗采用高压敏度磁磺感应开关，保护原料的及时供应，避免生产中断
2、电眼料斗采用德国高精度对射式光电开关，可精准控制送料（保证原料的及时供应，避免中断生产）
3、内置真空膜片阀
4、连续化原料供应，保证成型机不缺料
5、结构紧凑，重量轻，安装方便
6、料斗采用不锈钢制做，不污染原料
7、内置不绣钢滤网，有效过滤原料颗粒进入吸风管道
8、除HHR-48U/96U-S外其余均匀料斗盖铰链掀开式设计
9、当输送原料当中，粉碎料占30%以上时，可选配14目的不锈钢滤网
10、欧规安全插头，安全可靠，改符合欧规安全回路型时，机型后加“CE”.
中央式吸料斗 技术参数：
型号
储料斗容量(L)
输料管径(inch)
吸风管径（inch）
控制方式
外形尺寸H*W*D(mm)
净重（KG）
HNR-3U-S
3
1.5“
1.5“
磁磺开关
585*260*385
4.5
HNR-6U-S
6
1.5”
1.5“
磁磺开关
555*305*430
8
HNR-12U-S
12
1.5“
1.5“
磁磺开关
475*335*615
9
HNR-24U-S
24
2”
2”
磁磺开关
825*335*475
14
HNR-36U-S
36
2“
2.5“
磁磺开关
1035*335*475
15
HNR-48U-S
48
2.5”
3”
磁磺开关
1140*400*540
20
HNR-96U-S
96
2.5“
3“
磁磺开关
1385*476*625
24
HNR-3U-ES
3
1.5”
1.5”
对身式光电开关
740*160*385
7
HNR-6U-ES
6
1.5“
1.5“
对身式光电开关
740*295*430
10
HNR-12U-ES
12
1.5”
1.5”
对身式光电开关
840*340*475
14
HNR-24U-ES
24
2“
2“
对身式光电开关
1260*370*475
16

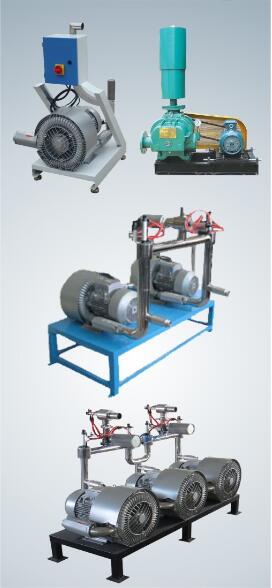

第四项： 中央真空产生器
特点：
1、欧化外观设计，美观大方，性能稳定
2、开放式脚架设计，安装，维修方便
3、安全阀设计，可在风机过载时起到保护风机作用
4、优化的避震设计，可消除风机运行时产生的震动，延长其使用寿命
5、配置欧规接头，使用安全
6、可选择西门子高压风机（nvg-0.5-s/ds除外）
7、改符合欧规安全回路型时，机型后加注”CE“
中央真空产生器 技术参数：
吸风管径（inch）
型号
功率（kw）
外形尺寸H*W*D(mm)
外形尺寸H*W*D(mm)
净重（kg）
净重（kg）
NVG-035-SS
2.2
2"
1110*420*650
1110*495*650
60
60
NVG-50-SS
4
2"
1110*420*680
1110*680*650
64
64
NVG-75-SS
5.5
2.5"
1220*460*700
1220*513*700
106
106
NVG-100-SS
7.5
2.5"
1220*460*700
1220*690*700
108
108
NVG-050-SS/NVG-050-DS
4
2"
1244*793*540
1190*655*793
72
83
NVG-075-SS/NVG-075-DS
5.5
2"
1244*540*793
1304*693*910
156
193
NVG-100-SS/NVG-100-DS
7.5
2.5"
1244*540*793
1304*693*910
158
200
NVG-150-SS/NVG-150-DS
11
2.5"
1424*693*996
1424*693*996
235
235

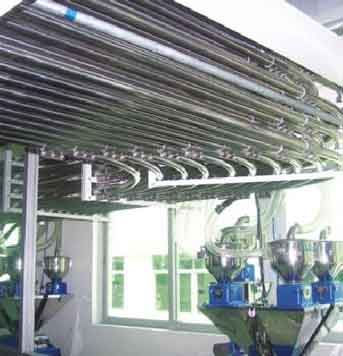

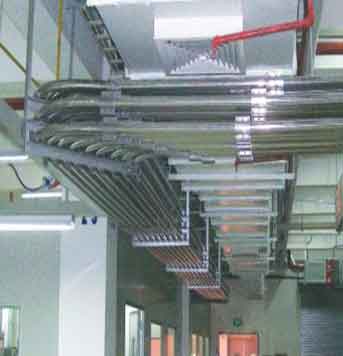

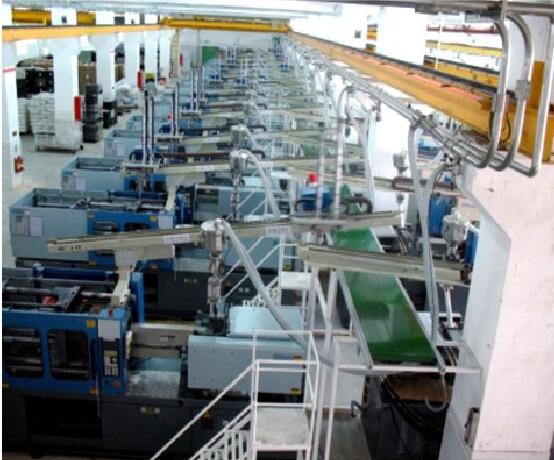

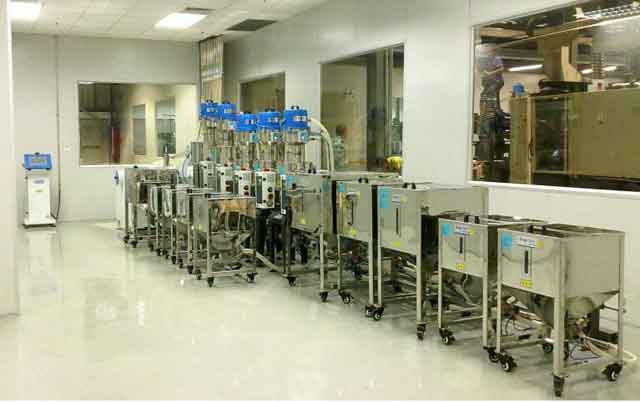

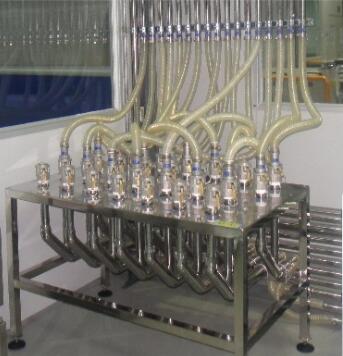

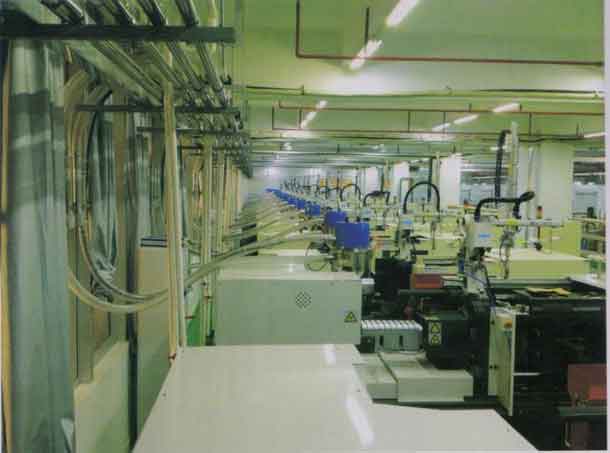

案例如下：
